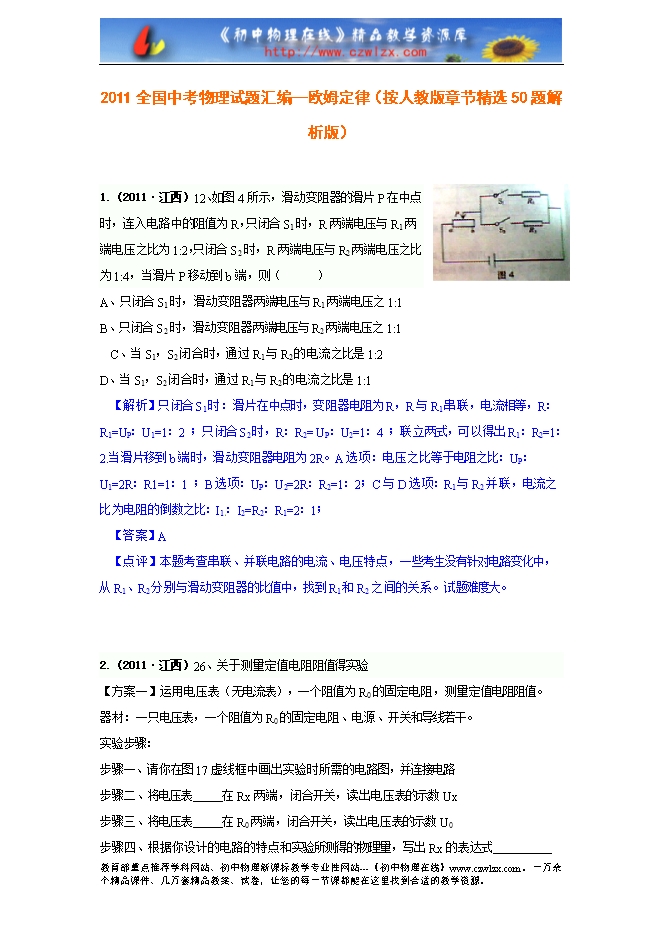

【内容简介】1.（2011?江西）12、如图4所示，滑动变阻器的滑片P在中点时，连入电路中的阻值为R，只闭合S1时，R两端电压与R1两端电压之比为1:2，只闭合S2时，R两端电压与R2两端电压之比为1:4，当滑片P移动到b端，则（ ） A、只闭合S1时，滑动变阻器两端电压与R1两端电压之1:1 B、只闭合S2时，滑动变阻器两端电压与R2两端电压之1:1 C、当S1，S2闭合时，通过R1与R2的电流之比是1:2 D、当S1，S2闭合时，通过R1与R2的电流之比是1:1 【解析】只闭合S1时：滑片在中点时，变阻器电阻为R，R与R1串联，电流相等，R：R1=UP：U1=1：2 ；只闭合S2时，R：R2= UP：U2=1：4 ；联立两式，可以得出R1：R2=1：2.当滑片移到b端时，滑动变阻器电阻为2R。A选项：电压之比等于电阻之比：UP：U1=2R：R1=1：1 ；B选项：UP：U2=2R：R2=1：2；C与D选项：R1与R2并联，电流之比为电阻的倒数之比：I1 ：I2=R2：R1=2：1； 【答案】A 【点评】本题考查串联、并联电路的电流、电压特点，一些考生没有针对电路变化中，从R1、R2分别与滑动变阻器的比值中，找到R1和R2之间的关系。试题难度大。 2.（2011?江西）26、关于测量定值电阻阻值得实验 【方案一】运用电压表（无电流表），一个阻值为R0的固定电阻，测量定值电阻阻值。 器材：一只电压表，一个阻值为R0的固定电阻、电源、开关和导线若干。 实验步骤： 步骤一、请你在图17虚线框中画出实验时所需的电路图，并连接电路 步骤二、将电压表 在Rx两端，闭合开关，读出电压表的示数Ux ....... ? 下载word文档压缩附件(.rar) ?
